Резервоар за ваздух

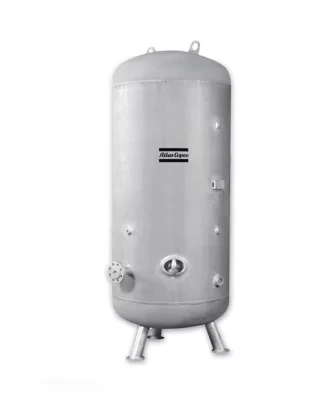

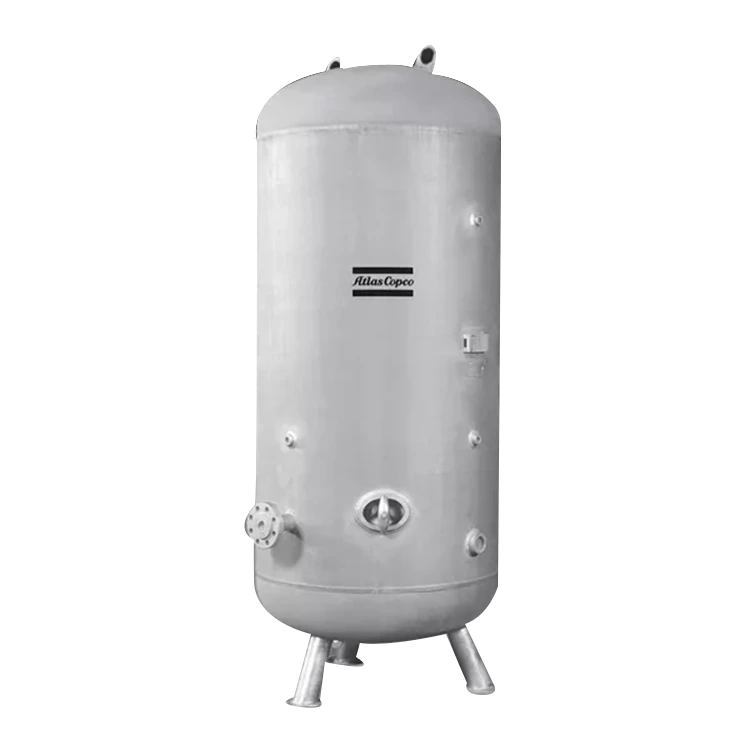

ХТА резервоари за складиштење ваздуха под високим притиском

Уштеда енергије за апликације под високим притиском

Атлас Цопцо-ови ХТА резервоари за складиштење ваздуха високог притиска обезбеђују компримовани ваздух под константним притиском складиштењем компримованог ваздуха како би се задовољиле вршне потребе. Избегавајући претеране циклусе оптерећења/пражњења, они штеде енергију и продужавају век трајања ваздушног компресора. ХТА су идеални за апликације под високим притиском.

Погодно за различите теренске услове

ХТА може ефикасно да ради на температурама околине у распону од -10°Ц/14°Ф до +55°Ц/131°Ф, и погодан је за руковање влажним и врућим компримованим ваздухом. Одвод кондензата је опциони.

Висока поузданост

Користимо метод динамичког прорачуна коначних елемената за израчунавање отпора, напрезања, пулсирања и вибрација и дизајнирамо ХТА на основу резултата прорачуна, дајући му изузетну поузданост (ЦЕ 97/23 – АСМЕ одељак ВИИИ, див 3).

Технолошке предности

Техничке предности

■Безбедан избор

ХТА резервоари за гас су лако компатибилни са компресорима дизајнираним за притисак од 45 бара и температуру од 55°Ц/131°Ф.

■Робусна конструкција

Безбедни топло поцинковани метални резервоари нуде врхунску заштиту.

■Једноставна инсталација

Опремљен са лако доступним монтажним отворима за удобну инсталацију.

Шта је резервоар за ваздушни пријемник?

Спремници за ваздух, који се понекад називају резервоари за складиштење компримованог ваздуха, кључна су компонента система за компримовани ваздух. Њихова примарна сврха је да привремено складиште компримовани ваздух како би се прилагодили вршној потражњи система и оптимизовали радну ефикасност постројења.

Улога резервоара за складиштење ваздуха

Теоретски, ваша јединица ваздушног компресора може да ради без резервоара за пријем ваздуха. Међутим, одсуство компоненте у ваздушном систему ће повећати циклусе пуњења и пражњења компресора, намећући му већи терет. Важно је запамтити да циклус утовара и истовара зависи од флуктуација потражње унутар вашег објекта.

Резервоар за складиштење ваздуха игра кључну улогу у пнеуматским системима. Користе се за складиштење компримованог ваздуха пре него што уђе у систем цевовода или опрему. Укратко, резервоар за пријем ваздуха делује као тампон између компресора и флуктуација притиска изазваних променама у потражњи.

Неки ваздушни компресори су "монтирани на резервоар", што значи да су обезбеђени као комплетна јединица и инсталирани на врху резервоара за пријем ваздуха. Употреба ваздушних компресора типа резервоара не само да штеди простор, већ и смањује почетне трошкове инсталације потребне за уградњу појединачних сушара. Ова конфигурација је врло честа у малим ваздушним компресорима, а излазна снага обично не прелази 26 киловата (или 35 коњских снага). Велики ваздушни компресори нису прикладни за дизајн уградње резервоара јер би то резултирало претешким постављањем, што би потенцијално представљало безбедносне опасности.

Употреба пријемника ваздуха у пнеуматским системима може смањити прекомерну циркулацију и обезбедити константан притисак ваздуха, што је кључно за одржавање ефикасности компресора и продужење њиховог радног века.

Врсте ваздушних пријемника

Постоје различите врсте пријемника ваздуха који задовољавају специфичне потребе примене. Међу најчешћим су пријемници влажног ваздуха и пријемници сувог ваздуха.

Уградите пријемник влажног ваздуха између ваздушног компресора и сушара. Ови резервоари за складиштење чувају необрађени компримовани ваздух и помажу у уклањању влаге пре него што ваздух уђе у систем за сушење, играјући кључну улогу у побољшању перформанси сушара. Овај корак може осигурати побољшање ефикасности процеса сушења.

С друге стране, пријемник сувог ваздуха складишти обрађени компримовани ваздух и обично се уграђује после ваздушног компресора и сушара. Њихова главна функција је одржавање интегритета сувог ваздуха и обезбеђивање стабилног и поузданог рада система.

Како правилно одабрати резервоар за ваздушни пријемник?

Добро правило за одабир резервоара за складиштење ваздуха је да дозволите 3-4 галона ваздуха по ЦФМ протоку, или 10-15 литара по литру компримованог ваздуха у секунди, у зависности од типа ваздушног компресора који се користи и примене. Слично избору ваздушног компресора, неколико фактора треба узети у обзир приликом одређивања одговарајућих спецификација резервоара за ваздух за ваш систем. Следећи фактори се снажно препоручују:

Минимизирање флуктуација/падова притиска: Резервоар за пријем ваздуха се користи за минимизирање флуктуација притиска које могу утицати на производни процес и квалитет производа. Приликом одабира правог резервоара за пријем ваздуха за ваш компресор, потребно је узети у обзир две вредности: излазни притисак компресора и захтеве примене на месту употребе. Имајте на уму да је компримовани ваздух ускладиштен у резервоару за пријем ваздуха користан само када је његов притисак довољан да подржи одговарајући процес. Стога се мора узети у обзир трајање током којег резервоар за пријем ваздуха снабдева гас под притиском који захтева крајњи корисник/опрема (у минутима).

Испуњавање краткорочних вршних захтева за ваздухом: Ако потражња за компримованим ваздухом драматично варира током дана, потребно је узети у обзир вршну потражњу како би се осигурало да притисак у систему не падне испод дозвољених нивоа. Резервоари за складиштење ваздуха обезбеђују складиштење за испуњавање краткорочних вршних захтева за ваздухом које компресор не може да испуни. Ваши захтеви за ваздухом могу да варирају у зависности од доба дана, распореда смена или чак изузетних потреба (као што је повремена употреба машина за пескарење или машина за бризгање абразивних медија). Темељно разумевање ваше примене компримованог ваздуха, потребне брзине протока ваздуха (ЦФМ или литара у секунди) и очекиваних вршних притисака вашег система је веома корисно, јер то одређује колики је проток компримованог ваздуха потребан да би се спречио недостатак ваздуха у било ком делу процеса.

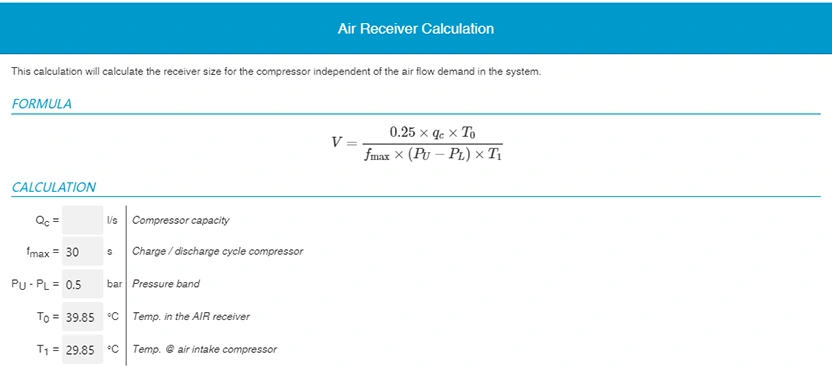

Прорачун ваздушног пријемника
