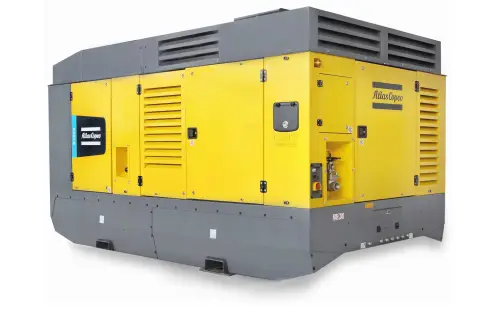

Мобилни ваздушни компресор на дизел мотор

Референца производа

Стандардни обим снабдевања

Атлас Цопцо Кс1300, И1300 и КСРС 1500-20 су пригушени, двостепени вијчани компресори са убризгавањем уља, погоњени течним хлађењем, шестоцилиндрични Цумминс дизел мотор.

Јединица се састоји од два високо ефикасна компресорска елемента, дизел мотора, хлађења, одвајања ваздуха/уља и контролних система - све је затворено у челично кућиште са звучним пригушивачем.

Посебна пажња је посвећена укупном квалитету производа, једноставности употребе, лакоћи сервисирања и економичном раду како би се осигурали најбољи трошкови поседовања у класи

Доступни модели

Карактеристике

• ДриллАир™

• Оилтроник™ В2

• Додатна уштеда горива од 3%.

• Нови концепт посуде за сепаратор уља

• КСПР

• Динамичко повећање протока

Предности

• 30% повећање брзине бушења и покривање широког спектра примене са једним компресором

• Висока поузданост система, избегавање стварања воде у систему уља компресора и продужен животни век елемента

• Нема ручних регулационих вентила или водова за регулацију притиска не елиминише повезане проблеме са смрзавањем

• Уштедите 1 сат за промену окружења оперативних система

• Понудите проширени опсег за покривање више апликација

• Понудите 10% већи проток током испирања и допуњавања вретена

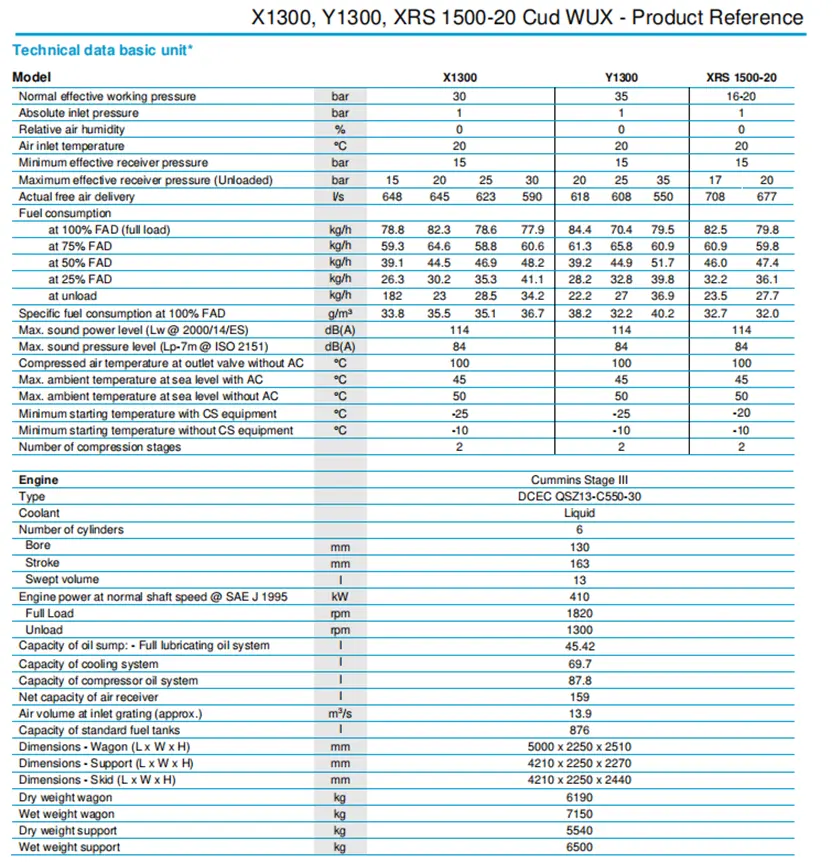

Тецхницал Параметерс

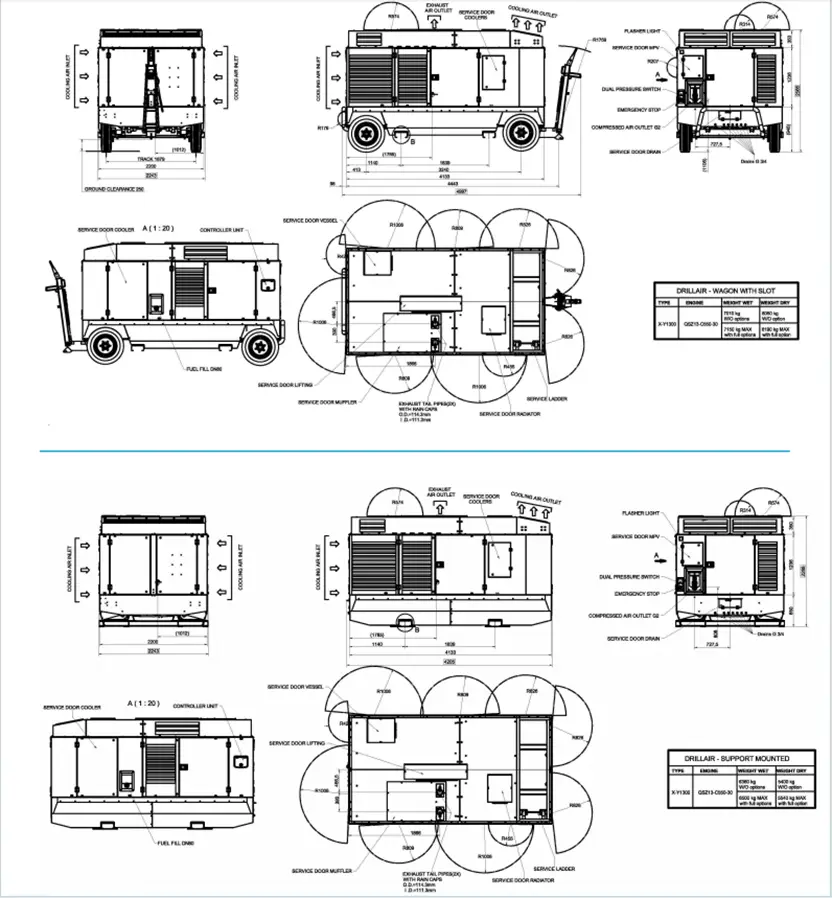

Спецификације и димензије

Основни подаци

Цомпрессор Елемент

Квалитет компресора се може мерити кроз поузданост, ефикасност и издржљивост коришћеног елемента компресора. Кроз деценије стручности у пројектовању елемената компресора, резултат је производња најефикаснијих и најпоузданијих компресора на тржишту.

Ваздушни/уљни сепаратор

Одвајање ваздуха и уља се постиже кроз центрифугални сепаратор уља у комбинацији са филтерским елементом.

Дизајниран за већи максимални радни притисак, сепаратор је опремљен са заптивеним сигурносним вентилом високог притиска, вентилом минималног притиска, аутоматским вентилом за издувавање и регулатором притиска.

Систем за хлађење

Мотор је опремљен течним хладњаком и интеркулером, а компресор је опремљен хладњаком уља. Систем за хлађење је погодно дизајниран за континуирани рад у условима околине до 50°Ц, са свим затвореним вратима надстрешнице.

Регулациони систем компресора

Регулациони систем мобилног ваздушног компресора са дизел мотором састоји се од ваздушних филтера, пријемника ваздуха/сепаратора уља, елемента компресора, склопа улазног вентила са улазним вентилом и вентила за испухивање; све контролише електронски регулациони систем.

Варијабилни регулациони систем даје потпуну контролу притиска и протока компресора. Он контролише притисак у посуди и излазни проток мерењем ваздушног притиска и температуре ваздуха у неколико тачака и контролише улазни вентил за ваздух, брзину мотора и вентил за испуштање у складу са измереним вредностима.

Економичну потрошњу горива обезбеђује потпуно аутоматски безстепени регулатор брзине који прилагођава брзину мотора захтевима ваздуха.

Дисцхарге Оутлетс

Компримовани ваздух је доступан од 1 к Г2.

Мотор

Цумминс дизел мотор

Мобилни ваздушни компресор са дизел мотором покреће течно хлађени шестоцилиндрични Цумминс КСЗ13-Ц550-30 дизел мотор. Снага мотора се преноси на елемент компресора преко спојнице за тешке услове рада.

Елецтрицал Систем

Кс1300, И1300 и КСРС 1500-20 опремљени су 24-волтним негативним уземљеним електричним системом.

Инструментација – КСЦ4003

Контролна табла КСЦ4003 се налази на предњој страни поклопца компресора.

Интуитивни Атлас Цопцо КСЦ4003 контролер је једноставан за руковање са свим функцијама које су вам на дохват руке. Контролер такође управља оперативним системом ЕЦУ мотора, као и бројним сигурносним упозорењима и гашењем на различитим параметрима (наведеним у наставку).

Функционалност контролера КСЦ4003:

• Главни екран

- Притисак у суду

- Ниво горива

- Радни сати

- РПМ

- Проток ваздуха ЦФМ

• Општа подешавања

- Стационарна регенерација ДПФ-а

- Дијагностика мотора

- Ауто Старт/Лоад/Стоп

- Језици

- Јединице мере

• Мерења

- Потрошња горива

- Температура расхладне течности мотора

- Температура елемента компресора

- Притисак у суду

- Оптерећење мотора

- Притисак моторног уља

- ДПФ чађи

- Температура горива

- Напон батерије

- Регулаторни притисак

- Сати утовара/истовара

- Успешни/Неуспешни стартови

- Сервисни тајмери ​​(2)

• Оперативне контроле

- Унапред подешени проток или радни притисак

• Сервис

- Трендови података

- Резервна копија пројекта

• Аларм

- Активни аларми

- Историја дневника догађаја

- Историја дневника аларма

Сигурносни уређаји

Компресор је стандардно опремљен сигурносним уређајима за компресор и мотор. Јединица ће се потпуно искључити ако:

- Превисок пораст температуре моторног уља

- Пад притиска моторног уља је пренизак

- Излазна температура компримованог ваздуха је ван одређеног опсега.

- Низак ниво горива

Стартер мотор је такође заштићен од преоптерећења због дуготрајног рада или када мотор ради.

Бодиворк

Мобилни ваздушни компресор са дизел мотором се испоручује као стандард са поцинкованим челичним надстрешницом са завршном бојом у праху која пружа одличну заштиту од корозије.

Широка врата омогућавају потпун сервисни приступ свим компонентама.

Стандарди производње и заштите животне средине

Кс1300, И1300 и КСРС 1500-20 се производе у складу са строгим прописима ИСО 9001 и потпуно имплементираним еколошким

Систем управљања који испуњава захтеве ИСО 14001. Пажња је посвећена обезбеђивању минималног негативног утицаја на животну средину.

Приложена документација

Јединица се испоручује са следећим документима и сертификатима:

- Списак резервних делова за компресор.

- Упутство за употребу и за компресор и за мотор.

- Сертификат о испитивању машине.

- Потврда о пловилу.

Покриће гаранције

• Молимо погледајте презентацију производа за информације о гаранцији.

• Доступни су програми продужене гаранције; контактирајте свог локалног продајног представника за више информација.

* Напомена: Због сталних побољшања производа, техничке спецификације су подложне променама без претходне најаве.
