Вијчани ваздушни компресор без уља

Цоре Параметерс

Померај:4.2-148.5м³/мин

Снага: 55-900кв

Индустријски стандард

Ваздух без уља се користи у широком спектру индустрија где је квалитет ваздуха критичан за финалне производе и производне процесе, укључујући храну и пиће, фармацеутске производе, петрохемију, полупроводнике и електронику, медицину, фарбање аутомобила и текстил. У овим захтевним применама, чак и најмања контаминација уљем може довести до скупог застоја или оштећења производа.

Пионир у технологији ваздуха без уља

Последњих 60 година, Атлас Цопцо је био посвећен истраживању и развоју технологије вијчаних ваздушних компресора без уља, лансирајући бројне безуљне компресоре и дуваљке како би клијентима обезбедио чист ваздух. Кроз континуирано истраживање и развој, Атлас Цопцо је још једном постигао нову прекретницу, поставши први произвођач ваздушних компресора који је успешно постигао ЦЛАСС 0 сертификат.

Елиминисање ризика

Да би испунио строге захтеве својих купаца, Атлас Цопцо је наручио реномирану организацију за тестирање ТУВ да тестира своје компресоре и дуваљке без уља. ТУВ је користио ригорозне методе испитивања, испитујући све могуће облике уља у широком опсегу температуре и притиска, и није нашао трагове уља у излазном протоку ваздуха.

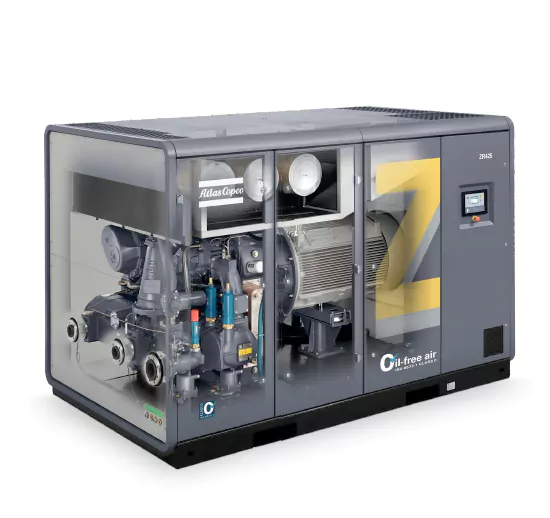

Зрела З вијчана технологија без уља, ЗР модели са воденим хлађењем

①Премијум глава компресора без уља

• Јединствени З-тип дизајна заптивке обезбеђује чист, висококвалитетан компримовани ваздух без уља.

• Атлас Цопцо-ов врхунски премаз ротора обезбеђује високу ефикасност и издржљивост.

• Расхладни плашт.

②Напредни Електроникон® контролер јединице

• Контролише и вијчани ваздушни компресор без уља и сушач истовремено преко интегрисаног система управљања.

• Обезбеђује надгледање укупног статуса перформанси система путем проактивних упутстава за одржавање, аларма за грешке и функција сигурносног искључивања.

• Доступно је више језика за приказ.

• Посебно дизајниран за повезивање са ЕС системом хоризонталне контроле,

интегрисан са стандардним серијским комуникационим протоколима.

③Додај/испразни вентил

• Није потребно спољно довод ваздуха.

• Механички блокирани улазни и одзрачни вентили.

• Екстремно мала снага истовара.

④Хладњак високе ефикасности и сепаратор воде

• сноп цеви од нерђајућег челика отпоран на корозију.

• Високо поуздано роботско заваривање; без цурења.

• Алуминијумска ребра у облику звезде за повећану површину размене топлоте.

• Лавиринтски дизајниран сепаратор воде ефикасно одваја кондензат од компримованог ваздуха.

⑤Мотор високе ефикасности + ВСД

• ТЕФЦ ИП55 мотор спречава улазак прашине и хемикалија.

• Континуирани рад у условима оштрих амбијенталних температура.

• Директна уштеда енергије до 35% са мотором са променљивом фреквенцијом (ВСД).

• Подесиви опсег протока од 30% до 100%.

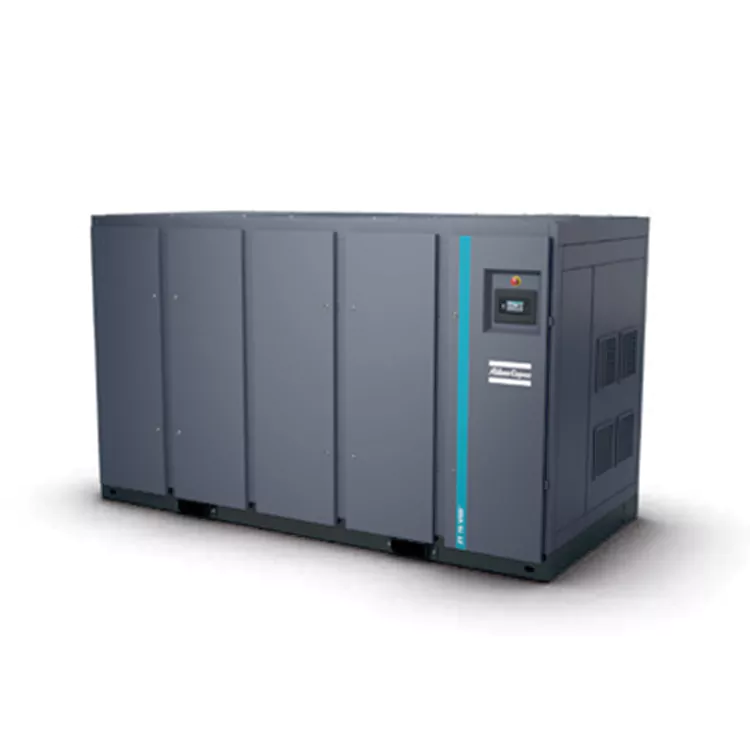

ЗТ модел са ваздушним хлађењем има свеобухватан и изванредан дизајн.

①Употребљава АГМА А5/ДИН степен 5 зупчаника

• Дуг радни век

• Низак губитак преноса, смањење буке и вибрација.

②Премијум ротор компресора без уља

• Врхунски вијчани компресор без уља даје ваздух високог квалитета.

• Врхунски премаз ротора и плашт за хлађење обезбеђују укупну ефикасност компресора.

③Супериорни лежајеви ротора

• Одржава високу стабилност под различитим условима оптерећења.

• Лако се прилагоди варијацијама оптерећења.

④Хладњак ваздуха високе ефикасности

• Предхладњак од нерђајућег челика са хладњаком.

• Врхунске перформансе размене топлоте.

• Лако се чисти.

• Ниско-енергетски радијални вентилатор за хлађење.

⑤Интегрисани ВСД

• Директна уштеда енергије до 35% уз помоћ мотора са променљивом фреквенцијом (ВСД).

• Значајно смањени губици при истовару.

• Нема вентилације, чиме се спречава да се компримовани ваздух убаци у атмосферу.

• Опсег подешавања брзине протока од 30% до 100%.

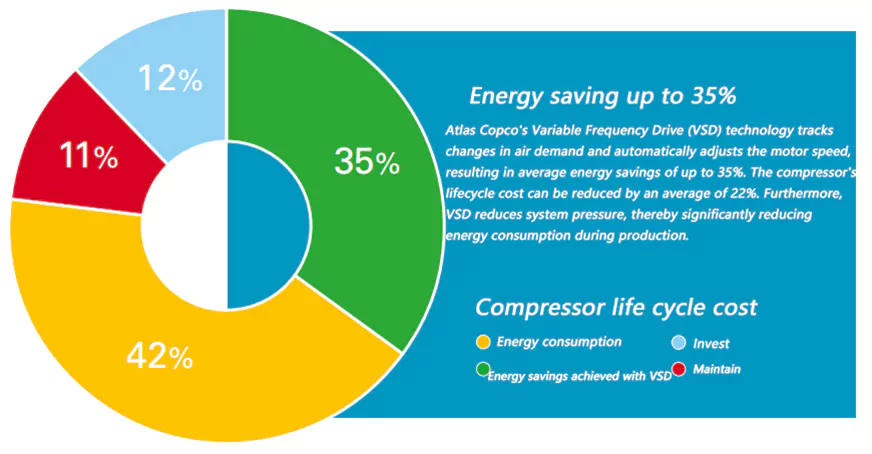

Погон са променљивом фреквенцијом (ВСД): Смањење трошкова енергије

Потрошња енергије чини преко 80% укупне цене животног циклуса вијчаног ваздушног компресора без уља. Штавише, електрична енергија која се користи у производњи компримованог ваздуха чини преко 40% укупних трошкова електричне енергије у фабрици. Да би смањио трошкове енергије, Атлас Цопцо је увео технологију променљиве фреквенције (ВСД) у индустрији компримованог ваздуха. ВСД не само да штеди значајне количине енергије већ и штити животну средину за будуће генерације. Захваљујући континуираном улагању у ову технологију, Атлас Цопцо је у могућности да понуди најшири асортиман интегрисаних ВСД компресора на тржишту.

Јединствене карактеристике Атлас Цопцо интегрисаног ВСД-а

1. Електроникон* истовремено контролише компресор и интегрисани инвертер, обезбеђујући безбедан рад.

2. ВСД нуди флексибилан избор притиска од 4-10 бара, смањујући трошкове електричне енергије.

3. Посебно дизајнирани инвертер и мотор (са заштићеним лежајевима) обезбеђују високу ефикасност у читавом опсегу брзина.

4. Мотор је посебно дизајниран за рад при малим брзинама, у потпуности узимајући у обзир потребе за хлађењем и мотора и компресора при малим брзинама.

5. Сви Атлас Цопцо ВСД компресори су сертификовани и лиценцирани. Рад компресора не утиче на спољну опрему, и обрнуто.

6. Ојачане механичке компоненте обезбеђују да се опсег радних брзина кључних компоненти контролише испод критичних нивоа вибрација.

7. Високоефикасни инвертер уграђен у електрични управљачки ормар осигурава стабилан рад компресора на температурама околине до 50°Ц/122°Ф (стандардна радна температура до 40°Ц/104°Ф).

8. Не постоји „прозор брзине“ који повећава потрошњу енергије или утиче на стабилност нето притиска; опсег подешавања протока гаса компресора је чак 75%.

9. Флуктуације притиска у цевоводу треба да буду унутар 0,10 бара (1,5 пси).

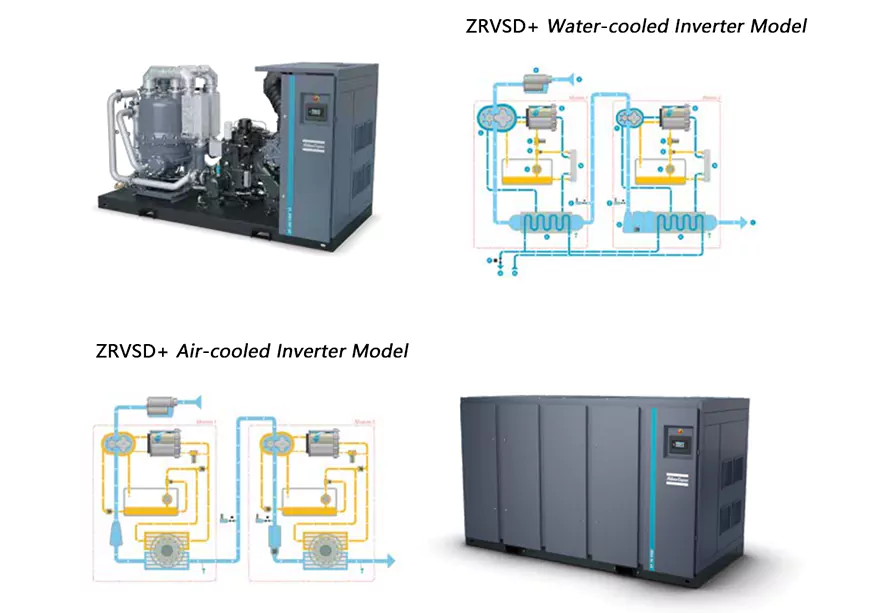

Атлас Цопцо ЗВСД+ претварач са двоструким трајним магнетом

• Вијчани ваздушни компресор без уља усваја нову генерацију високо ефикасних глава компресора за побољшање ефикасности компресије.

• Свака глава компресора високог и ниског притиска опремљена је високоефикасним мотором са променљивом фреквенцијом са сталним магнетом ИП66 (ИЕ5), који прилагођава брзину у реалном времену у складу са променама у потражњи за компримованим ваздухом, штедећи енергију и побољшавајући ефикасност.

• Поуздани лежајеви подмазани уљем.

• Атлас Цопцо-ов посебно дизајниран фреквентни претварач омогућава подешавање фреквенције високог протока између 20% и 100%.

• Компактан дизајн штеди простор за инсталацију.
