Расхладни сушач ваздуха

Опишите: Атлас Цопцо Ф6-400 расхладна сушара

Атлас Цопцо Ф-тип расхладни сушач ваздуха користи измењивач топлоте три у једном који комбинује сепараторе ваздух/ваздух, ваздух/расхладно средство и воду. Ово ефикасно уклања течну воду одвојену након хлађења и претходно хлади компримовани ваздух, побољшавајући ефикасност размене топлоте.

Зашто је неопходан суви компримовани ваздух?

Компримовани ваздух служи многим различитим индустријским пољима. Мора да буде чисто и суво свуда, у сваком тренутку. Сирови компримовани ваздух има чврсте, течне и гасовите нечистоће. Ове супстанце могу оштетити ваш ваздушни систем и готове производе. Влага је кључни део необрађеног ваздуха. То може изазвати проблеме као што су рђање цевовода, рано хабање пнеуматских алата и кварење производа.

1. Избегавање опасности од влаге

Када се ваздух око нас сабије, концентрација водене паре и честица у њему нагло расте. На пример, амбијентални ваздух у затвореном простору се компресује на 7 бара (е)/100 псиг, повећавајући садржај паре или влажност за приближно 8 пута, а затим се хлади да би се формирала течна вода. Количина воде зависи од специфичне примене. Компримовани ваздух заправо може да садржи три облика воде: течну воду, водену маглу (маглу) и пару (гас). Због тога је изузетно важно ефикасно уклонити влагу из компримованог ваздуха.

2. Влага у ваздуху може изазвати

− Корозија цеви за компримовани ваздух.

− Оштећење и неисправност пнеуматске опреме.

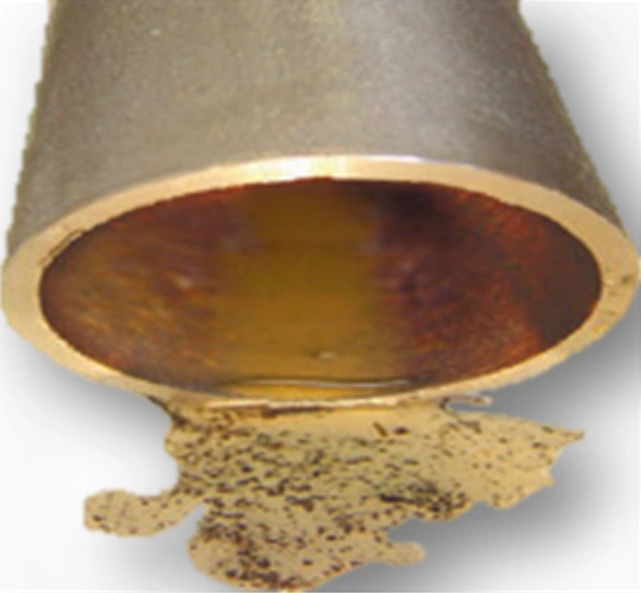

− Корозија цеви, што доводи до цурења компримованог ваздуха.

- Лош квалитет премаза доводи до погоршања процеса електростатичког прскања.

- Смањен квалитет финалног производа.

3. Принцип дехидратације расхлађених сушара

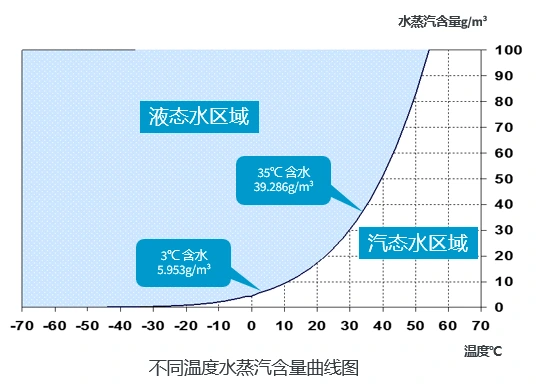

Слика показује да ваздух задржава различите количине водене паре на различитим температурама. Ваздух се хлади, а ниво водене паре се такође смањује. Крива има тачке које означавају нивое засићене водене паре. Температура за сваку од ових тачака је тачка росе. Нижа тачка росе значи мање водене паре у компримованом ваздуху. Расхладни сушачи ваздуха користе ово физичко правило. Они дозвољавају да компримовани ваздух размењује топлоту са расхладним средством. Ова акција смањује температуру компримованог ваздуха. Водена пара охлађеног ваздуха претвара се у течну воду. Ова течност се испушта из система. На пример, садржај засићене водене паре у компримованом ваздуху на 35℃ је 39,286 г/м³. Након размене топлоте са расхладним средством и хлађења на 3℃, садржај засићене водене паре је 5,953г/м³. Разлика од 33,333 г/м³ означава количину воде уклоњене након хлађења и дехидрације сушачем за замрзавање. Наиме, након што компримовани ваздух прође кроз сушач смрзавањем, уклања се приближно 85% влаге, чиме се обезбеђује да сушење компримованог ваздуха испуњава захтеве производног процеса.

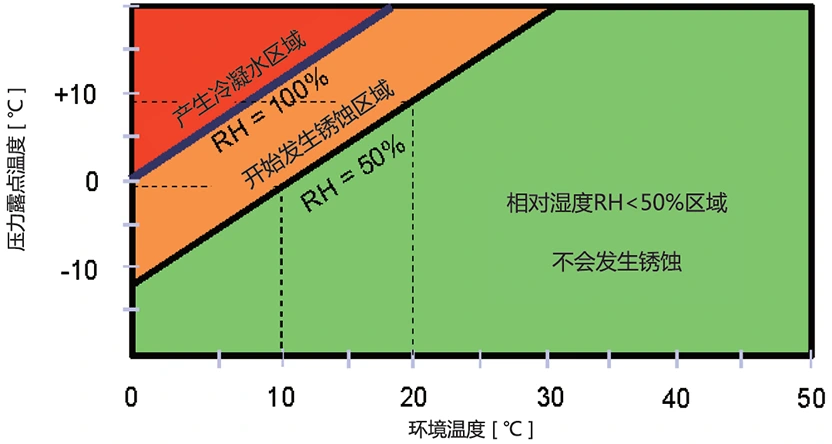

Даља анализа показује да хлађење компримованог ваздуха само претвара водену пару у течну воду. Затим одваја ову течну воду од компримованог ваздуха. Лоша дренажа омогућава да течна вода тече назад у низводне цеви са компримованим ваздухом. На овај начин се неће постићи жељени резултат одвајања воде. Кондензовани компримовани ваздух има 100% релативну влажност. Температура ваздуха треба да порасте да би се ова влажност смањила. Без тог повећања температуре, водена пара у компримованом ваздуху ће и даље изједати цеви и алате на ваздушни погон. Релативна влажност компримованог ваздуха опада када се загрева. Охлађеном, кондензованом и исушеном компримованом ваздуху потребно је повећање температуре. Ово смањује влажност испод 50%.

Атлас Цопцо Ф-тип расхладни сушач ваздуха користи измењивач топлоте три у једном који комбинује сепараторе ваздух/ваздух, ваздух/расхладно средство и воду. Ово ефикасно уклања течну воду одвојену након хлађења и претходно хлади компримовани ваздух, побољшавајући ефикасност размене топлоте. Истовремено, загрева дехидрирани компримовани ваздух на температуру за 10°Ц нижу од температуре на улазу, обезбеђујући релативну влажност компримованог ваздуха након третмана испод 50%, спречавајући корозију и постижући истински ефекат дехидратације расхлађеног сушача ваздуха.

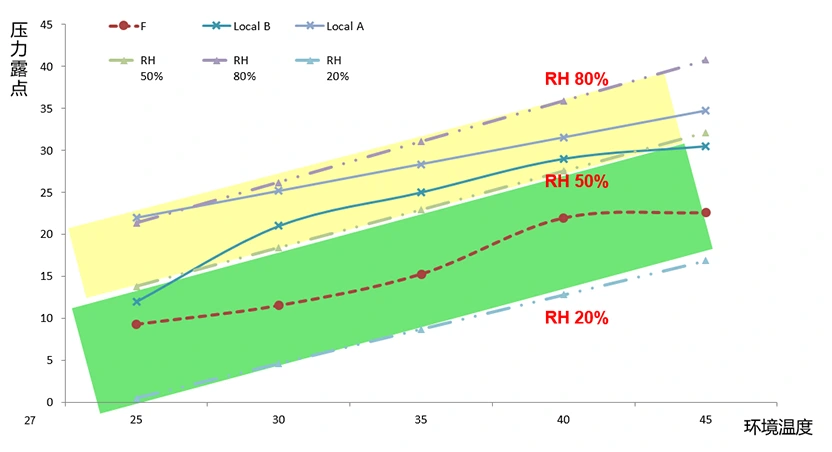

Као што је приказано у измереним подацима у наставку, са улазним притиском компримованог ваздуха од 7 бара, улазном температуром од 35°Ц, тачком росе притиска од 7°Ц и крајњом температуром издувног гаса од 25°Ц, релативна влажност ваздуха је 30%, што ефикасно спречава корозију цевовода и опреме која користи ваздух.

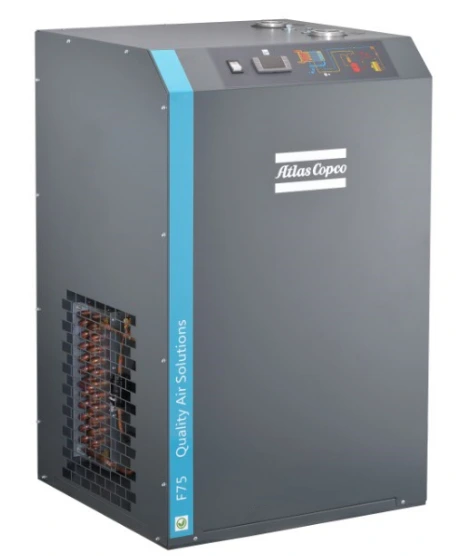

Ф6-400 (Ф6, Ф11, Ф25, Ф35, Ф55, Ф75, Ф95, Ф120, Ф140, Ф180, Ф230, Ф285, Ф335 и Ф400)

Стандардни обим снабдевања: Ф6-400 је ваздушно хлађени расхладни сушач компримованог ваздуха. Јединица за сушење укључује све унутрашње цевоводе, фитинге и електричне системе. Састоји се од расхладног компресора високих перформанси са директним погоном, потпуно затвореног мотора са ваздушним хлађењем и система за подмазивање, хлађење и климатизацију.

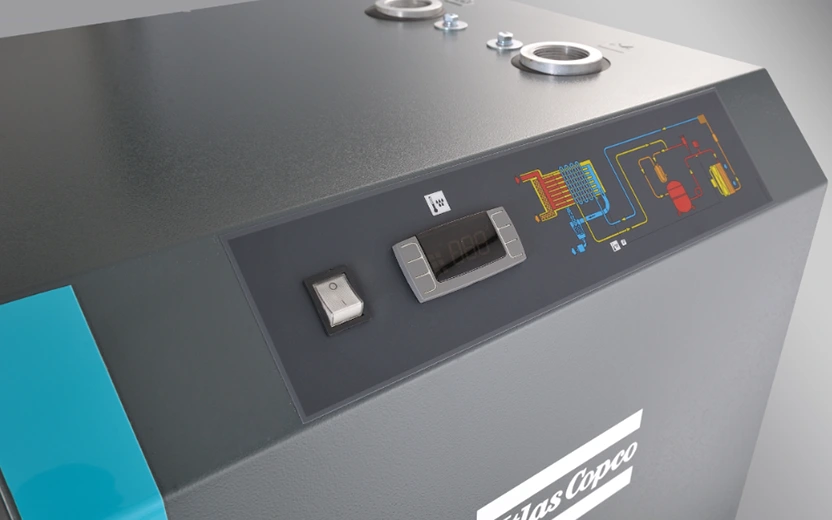

Сушач је смештен у звучно изолованом кућишту. На предњој плочи налази се компјутерски контролни модул са старт/стоп дугметом и приказом тачке росе.

Дизајниран за екстремне услове рада

Ф6-400 је дизајниран за континуирани рад у најекстремнијим условима. Сви ротирајући делови су потпуно затворени, спречавајући контаминацију и обезбеђујући дуготрајан и поуздан рад. Систем за хлађење сушаре је посебно дизајниран да добро ради на температурама околине до 45°Ц/113°Ф.

Опис компоненте:

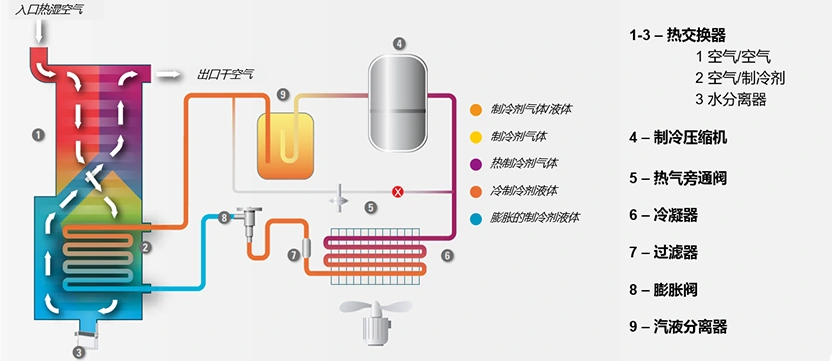

Шематски дијаграм расхладне сушаре Атлас Цопцо
