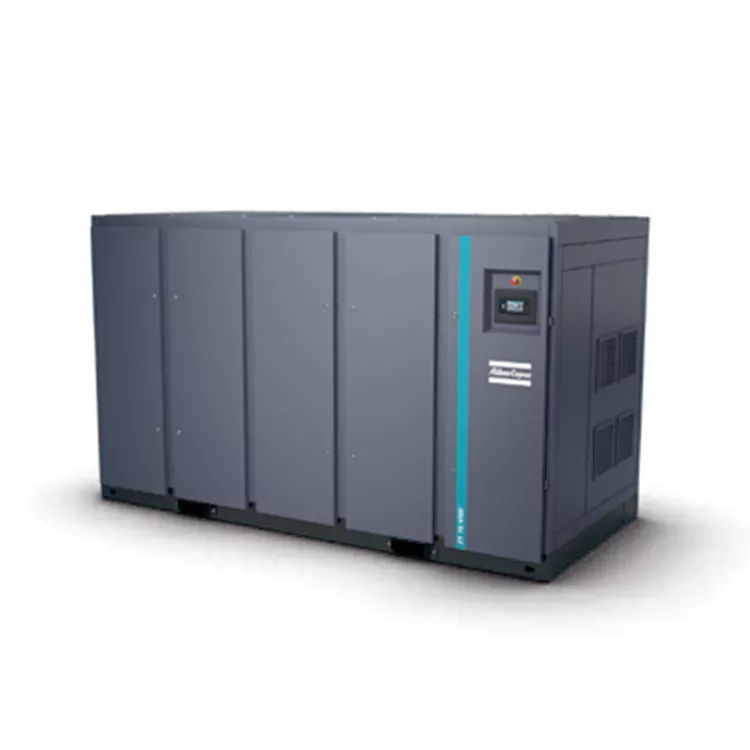

ВСД компресор без уља са променљивом фреквенцијом

Набавка од професионалних кинеских произвођача ВСД компресора без уља променљиве фреквенције омогућава глобалним менаџерима производње да смање фабричке губитке енергије изазване флуктуацијама притиска. ДЕЦХУАН-ов интегрисани дизајн инвертера нуди флексибилан опсег избора притиска од 4 до 10 бара, штитећи осетљиве пнеуматске алате низводно.

Прецизни погон са променљивом брзином

Ваздушни компресори са фиксном брзином се стално пуне и истоварују, црпе велику снагу чак и када се не користи ваздух. Овај циклус изазива озбиљне падове притиска и убрзава механичко хабање. ВСД компресор ваздуха без уља елиминише ове проблеме кроз континуирано електронско подешавање:

• Синхронизација протока у реалном времену: Прилагођени фреквентни претварач прати притисак у линији до делића бара, тренутно подешавајући број обртаја мотора како би одговарао активним ваздушним алатима ваше фабрике.

• Предност меког покретања: Елиминише пренапоне велике струје типичне за традиционално покретање мотора са фиксном брзином, штитећи електричну мрежу вашег постројења и смањујући механички стрес на унутрашњим зупчаницима.

• Без вентилације компресованог ваздуха: Избегава се трошење компримованог ваздуха у атмосферу током циклуса истовара, обезбеђујући да се сваки киловат снаге директно претвара у употребљиву запремину ваздуха.

Проблем флуктуација притиска у аутоматизованим линијама

Ваздушни компресори са фиксном брзином изазивају велике промене притиска у вашим главним водовима док круже између стања пуњења и истовара. Ови падови притиска могу да доведу до погрешног увлачења аутоматизованих робота за узимање и постављање или прецизних пнеуматских машина за паковање, што резултира дефектима производа и неочекиваним заустављањем монтажне линије.

Овај ВСД компресор без уља са променљивом фреквенцијом решава варијације притиска кроз модулацију у реалном времену:

• Строга контрола опсега притиска: Одржава стабилан притисак у линији унутар тесног прозора од 0,10 бара (1,5 пси), обезбеђујући доследне перформансе за аутоматизоване пнеуматске алате.

• Способност меког покретања: Фреквентни претварач постепено повећава брзину мотора, избегавајући јаке ударе електричне струје који могу пореметити оближњу фабричку електронику.

• Широки прозор брзине инвертера: Одликује се широким, сертификованим опсегом подешавања протока гаса до 75% пуног капацитета без критичних механичких вибрација.

Кључни технички параметри

• Флексибилност притиска: Подесива од 4,0 бара до 10,0 бара

• Профил уштеде енергије: До 35% просечног смањења енергије у односу на алтернативе са фиксном брзином

• Волуметријски излазни капацитет: 4,2 до 148,5 м³/мин динамичка испорука

• Кућиште претварача погона: високоефикасни ормар за стабилан рад до 50°Ц

ЗР/ЗТ 55-90 (ФФ) СТД

ЗР/ЗТ 75-90 ВСД (ФФ) СТД

Референтни услови перформанси за јединицу мерени су у складу са Анексом Ц, 4. издање (2009) ИСО 1217:

· Релативна влажност: 0%

· Апсолутни улазни притисак: 1 бар

· Улазна температура: 20°Ц Брзина пражњења (ФАД) је измерена при следећим радним притисцима:

Тип константне брзине:

·  -7,5 бар тип: 7 бар

· -8,6 бар тип: 7 бар

· -10 бар тип: 9 бар

ВСД тип:

· -8,6 бар тип: 7 бар

· Тип -10,4 бара: 9 бара

· (2) Класа А пондерисани ниво звучног притиска емисије радне станице (ЛпВСАд). Измерено према ИСО 2151:2004 (користећи методу скенирања интензитета звука 150 9614/2). Новододати фактор корекције је потпуно неизвесна вредност (КпАд), у складу са кодом за тестирање.

· (3) Тежина је само за референцу; стварна испоручена тежина ће преовладати.

ЗР/ЗТ 110-160 (ФФ) СТД

ЗР/ЗТ 110-160 ВСД (ФФ) СТД

Према ИСО 1217 Анекс Ц, 4. издање (2009), референтни услови перформанси јединице су следећи:

· Релативна влажност: 0%

· Апсолутни улазни притисак: 1 бар

· Улазна температура: 20°Ц

ФАД померања се мери при следећим радним притисцима:

Модели са константном брзином:

-7,5 бара модели: 7 бара

-8,6 бар модели: 7 бара

-Модели од 10 бара: 9 бара

ВСД модели:

-8,6 бар модели: 7 бара

-10,4 бар модели: 9 бар

(2) Класа А пондерисани ниво звучног притиска емисије радне станице (ЛпВСАд). Измерено према ИСО 2151:2004 (метода скенирања интензитета звука по ИСО 9614/2). Новододати фактор корекције КпАд је неизвестан, у складу са кодом за тестирање.

(3) В1=380В, В2=400В.

(4) Тежина је само за референцу; стварна тежина ће преовладати.

ЗР/ЗТ 200-275 (ФФ)

 ЗР/ЗТ 250-315 ВСД (ФФ)

-Релативна влажност: 0%

-Апсолутни улазни притисак: 1 бар

- Температура на улазу: 20 ° ℃

Брзина пражњења (ФАД) је мерена при следећим радним притисцима

Тип константне брзине:

-7,5 бар тип: 7 бар

-8,6 бар тип: 7 бар

-10 бар тип: 9 бар

ВСД тип:

-8,6 бар тип: 7 бар

-10,4 бар тип: 9 бар

(2) Класа А пондерисани ниво звучног притиска емисије радне станице (ЛпВСАд).

Измерено према ИСО 2151:2004 (помоћу 150 9614/2 (метода скенирања интензитета звука).

Новододати фактор корекције је потпуно неизвесна вредност (КпАд), у складу са кодом за тестирање.

(3) Тежина је само за референцу; стварна испоручена тежина ће преовладати.

ЗР 300-750

ЗР 355-900ВСД

Референтни услови перформанси за јединицу мерени су у складу са Анексом Ц, 4. издање (2009) ИСО 1217:

· Релативна влажност: 0%

· Апсолутни улазни притисак: 1 бар

· Улазна температура: 20°Ц Брзина пражњења (ФАД) је измерена при следећим радним притисцима:

Тип константне брзине:

·  -7,5 бар тип: 7 бар

· -8,6 бар тип: 7 бар

· -10 бар тип: 9 бар

ВСД тип:

· -8,6 бар тип: 7 бар

· Тип -10,4 бара: 9 бара

· (2) Класа А пондерисани ниво звучног притиска емисије радне станице (ЛпВСАд). Измерено према ИСО 2151:2004 (користећи методу скенирања интензитета звука 150 9614/2). Новододати фактор корекције је потпуно неизвесна вредност (КпАд), у складу са кодом за тестирање.

· (3) Тежина је само за референцу; стварна испоручена тежина ће преовладати.

ЗР 200Кс-400Кс

ЗР/ЗТ 75-160 ВСД+

ЗР/ЗТ 75-160 ВСД+ ФФ

Референтни услови перформанси за јединицу мерени су у складу са Анексом Ц, 4. издање (2009) ИСО 1217:

· Релативна влажност: 0%

· Апсолутни улазни притисак: 1 бар

· Улазна температура: 20°Ц Брзина пражњења (ФАД) је измерена при следећим радним притисцима:

Тип константне брзине:

·  -7,5 бар тип: 7 бар

· -8,6 бар тип: 7 бар

· -10 бар тип: 9 бар

ВСД тип:

· -8,6 бар тип: 7 бар

· Тип -10,4 бара: 9 бара

· (2) Класа А пондерисани ниво звучног притиска емисије радне станице (ЛпВСАд). Измерено према ИСО 2151:2004 (користећи методу скенирања интензитета звука 150 9614/2). Новододати фактор корекције је потпуно неизвесна вредност (КпАд), у складу са кодом за тестирање.

· (3) Тежина је само за референцу; стварна испоручена тежина ће преовладати.

ДЕЦХУАН-ова свеобухватна техничка подршка

ДЕЦХУАН пружа комплетне инжењерске услуге за ваше аеродинамичке ВСД инсталације ваздушног компресора променљиве фреквенције без уља. Од почетног дизајна цеви и пуштања система у рад до дуготрајних рутинских инспекција и подршке за хитне поправке, наш тим са седиштем у Шангају управља читавим процесом. Обећавамо 10-минутни телефонски одговор и помоћ на лицу места у року од једног сата за регионалне клијенте како би ваша производња била у покрету.

Прилагођена калибрација и ток процеса

• Профилирање потражње на лицу места: анализирамо недељне трендове коришћења ваздуха у вашем објекту да бисмо програмирали оптималне криве убрзања инвертера.

• Електроникон® конфигурација интерфејса: Централна контролна јединица је унапред конфигурисана за руковање подешавањима са више машина, балансирајући време рада на свим активним компресорима.

• Оптимизација оштре средине: Инвертори су монтирани унутар заштићеног кућишта са наменским путевима за хлађење, обезбеђујући поуздане перформансе у неусловљеним комуналним просторима.

ФАК

П: Како ВСД компресор без уља променљиве фреквенције подноси високе собне температуре?

О: Високоефикасни инвертер је уграђен директно у електрични управљачки орман пројектован да ради на температурама околине до 50°Ц/122°Ф (стандардна оцена до 40°Ц), спречавајући термално окидање током врућих летњих месеци.

П: Да ли инвертер изазива убрзано хабање лежајева мотора компресора?

О: Не. ДЕЦХУАН-ови посебно дизајнирани мотори имају заштићене, изоловане лежајеве. Ово спречава да електричне ЕДМ струје пролазе кроз лежајеве, елиминишући електричну питтинг и обезбеђујући дуг механички радни век.

П: Да ли фреквентни претварач генерише електричну буку која би могла да утиче на наше друге аутоматизоване машине?

О: Не. Сви ДЕЦХУАН ВСД системи имају интегрисане филтере за електромагнетну компатибилност (ЕМЦ) и заштићена кућишта. Потпуно су сертификовани како би се осигурало да њихов рад неће изазвати електричне сметње вашој осетљивој електроници или аутоматизованим системима.
