Опис производа

Максимално повећајте ефикасност простора наручивањем велепродајног интегрисаног вијчаног компресора са убризгавањем уља од ДЕЦХУАН-а. Изглед са пуним функцијама укључује интегрисану сушачу са оценом притиска тачке росе од 5°Ц, која испоручује сув, чист ваздух који штити низводно алате од оштећења од рђе.

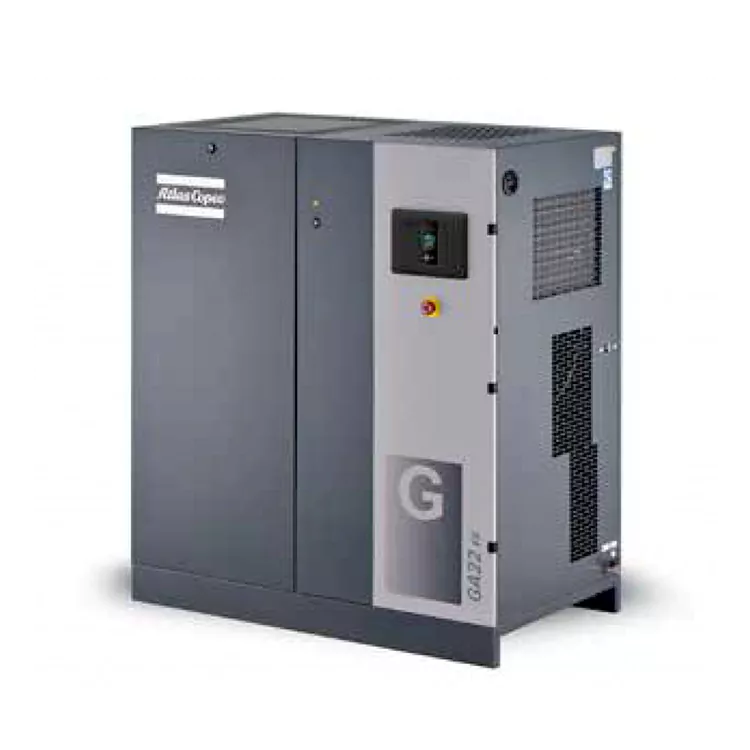

Integrated Oil-Injected Screw Compressor

Зашто губити време на набавку одвојених сушара, филтера и резервоара?

У традиционалним системима за ваздух, компоненте се набављају одвојено, што захтева велики подни простор и сложене међусобно повезане цеви. Овај приступ са више зглобова често уводи отпор протока и потенцијалне путеве цурења ваздуха. Производ решава ову сложеност смештајем вијчаног елемента, пријемника ваздуха, високоефикасног сепаратора уља и расхладног средства за сушење влаге у једном звучно изолованом орману.

Овај компактни дизајн минимизира ваш отисак и елиминише спољни склоп цеви. Једноставно поставите јединицу у радњи, повежите своју главну електричну мрежу и колектор за испуштање ваздуха и ваш објекат има тренутни приступ хладном, сувом компримованом ваздуху високе чистоће.

Integrated Oil-Injected Screw Compressor

Решавање просторних и инсталационих уских грла у модерним радионицама

Постављање традиционалног система компримованог ваздуха захтева повезивање неколико одвојених компоненти — укључујући компресор, резервоаре за складиштење ваздуха, бициклистичке сушаре и филтере за фино уље — коришћењем широке мреже цевовода на терену. Овакав распоред не само да заузима велике количине драгоценог простора у радионици, већ и повећава ризик од цурења ваздуха на сваком навојном споју, изазивајући пад притиска у систему и приморавајући вас да ангажујете скупе локалне монтажере цеви за инсталацију.

Компресор у потпуности решава ове просторне и инсталационе проблеме. Постављањем све неопходне опреме за третман ваздуха на један компактни оквир, овај систем „кључ у руке“ смањује трошкове рада за монтажу до 70%. Стиже у ваш објекат потпуно ожичен, цевовод и претходно пуштен у рад, што значи да ваш тим једноставно треба да повеже главни електрични вод и одводну цев да би почео да снабдева чист, сув, висококвалитетни компримовани ваздух вашој производној линији.

Тецхницал Параметерс

Наше интегрисане јединице интегрисаног вијчаног компресора са убризгавањем уља су пројектоване за континуирани рад, комбинујући тешке компоненте са веома компактним отиском:

Технички параметри серије ГА

Модел	Максимални радни притисак бар(е)	Максимални радни притисак пси	ФАД Проток л/с	ФАД Проток м³/мин	ФАД Флов цфм	Снага мотора кВ	Снага мотора кс	Ниво буке дБ(А)	Тежина Стандард кг	Тежина Стандард лбс	Тежина Пуне перформансе кг	Тежина Пуне перформансе лбс	Оутлет Сизе
ГА11	7.5	109	32.4	1.94	69.4	11	15	68	416	918	469	1035	Г1*
ГА11	8.5	123	29.9	1.80	64.1	11	15	68	416	918	469	1035	Г1*
ГА11	10.5	152	25.9	1.55	55.5	11	15	68	416	918	467	1030	Г1*
ГА11	13	189	22.0	1.32	47.1	11	15	68	416	918	465	1026	Г1*
ГА11	16	231	19.2	1.15	40.6	11	15	65	406	895	497***	1096	Г1*
ГА15	7.5	109	45.8	2.75	97.1	15	20	65	421	928	474	1045	Г1*
ГА15	8.5	123	42.0	2.52	88.9	15	20	65	421	928	474	1045	Г1*
ГА15	10.5	152	38.8	2.33	82.2	15	20	65	421	928	472	1041	Г1*
ГА15	13	189	32.6	1.95	69.0	15	20	65	421	928	470	1036	Г1*
ГА15	16	231	27.8	1.67	59.0	15	20	67	425	937	470	1036	Г1*
ГА18	7.5	109	56.5	3.39	119.6	18.5	25	67	431	950	495	1091	Г1*
ГА18	8.5	123	53.8	3.23	114.0	18.5	25	67	431	950	495	1091	Г1*
ГА18	10.5	152	49.0	2.94	103.8	18.5	25	67	431	950	493	1087	Г1*
ГА18	13	189	40.7	2.44	86.2	18.5	25	67	431	950	491	1082	Г1*
ГА18	16	231	35.5	2.13	75.2	18.5	25	67	437	963	491	1082	Г1*
ГА22	7.5	109	65.1	3.91	138.0	22	30	68	440	970	495	1091	Г1*
ГА22	8.5	123	63.5	3.81	134.6	22	30	68	440	970	495	1091	Г1*
ГА22	10.5	152	53.3	3.20	112.9	22	30	68	440	970	493	1087	Г1*
ГА22	13	189	49.0	2.94	103.8	22	30	68	440	970	491	1082	Г1*
ГА22	16	231	41.2	2.47	87.2	22	30	68	449	990	491	1082	Г1*
ГА26	7.5	109	72.9	4.37	154.4	26	35	69	500	1102	558	1230	Г1*
ГА26	8.5	123	68.1	4.09	144.2	26	35	69	500	1102	558	1230	Г1*
ГА26	10.5	152	61.5	3.69	130.3	26	35	69	500	1102	556	1226	Г1*
ГА26	13	189	54.7	3.28	115.9	26	35	69	500	1102	554	1221	Г1*

Параметри перформанси јединице тестирани у складу са ИСО 1217, Ед.3, Анекс Ц-1996 Ниво буке је у складу са ИСО 2151 / Пнеуроп / ЦагиПН8НТЦ2

Референтни услови испитивања:

· Апсолутни улазни притисак: 1 бар

· Температура улазног ваздуха: 20°Ц Притисна тачка росе уграђене сушаре за ГА 11-26: 5°Ц

ФАД проток мерен под радним притисцима:

· Модели од 7,5 бара тестирани на 7 бара

· Модели од 8,5 бара тестирани на 8 бара

· Модели од 10,5 бара тестирани на 10 бара

· Модели од 13 бара тестирани на 12,5 бара

ГА11/15/18/22/26*/30 Табела са подацима за моделе интегрисаног сушара

Модел	Максимални радни притисак-стандардни бар(е)	Максимални радни притисак-стандардни псиг	Максимални радни притисак – пуне перформансе бар(е)	Максимални радни притисак-Пуне перформансе псиг	ФАД Проток л/с	ФАД Проток м³/мин	ФАД Флов цфм	Снага мотора кВ	Снага мотора кс	Ниво буке дБ(А)	Тежина Стандард кг	Тежина Пуне перформансе кг	Оутлет Сизе
ГА 11*	7.5	109	7.3	105	37.7	2.26	79.8	11	15	68	467	507	Г1*
ГА 11*	8.5	123	8.3	120	35.2	2.11	74.6	11	15	68	467	507	Г1*
ГА 11*	10.5	152	10.3	149	32.2	1.93	68.2	11	15	68	467	507	Г1*
ГА 11*	13	189	12.8	185	26.0	1.56	55.1	11	15	68	467	507	Г1*
ГА 15*	7.5	109	7.3	105	51.6	3.10	109.3	15	20	69	478	534	Г1*
ГА 15*	8.5	123	8.3	120	47.7	2.86	101.0	15	20	69	478	534	Г1*
ГА 15*	10.5	152	10.3	149	42.8	2.57	90.7	15	20	69	478	534	Г1*
ГА 15*	13	189	12.8	185	35.5	2.13	75.2	15	20	69	478	534	Г1*
ГА 18*	7.5	109	7.3	105	62.2	3.73	131.7	18.5	25	69	480	536	Г1*
ГА 18*	8.5	123	8.3	120	57.9	3.47	122.6	18.5	25	69	480	536	Г1*
ГА 18*	10.5	152	10.3	149	53.5	3.21	113.3	18.5	25	69	480	536	Г1*
ГА 18*	13	189	12.8	185	44.1	2.65	93.4	18.5	25	69	480	536	Г1*
ГА 22*	7.5	109	7.3	105	73.5	4.41	155.7	22	30	67	539	597	Г1*
ГА 22*	8.5	123	8.3	120	69.4	4.16	147.0	22	30	67	539	597	Г1*
ГА 22*	10.5	152	10.3	149	61.5	3.69	130.3	22	30	67	539	597	Г1*
ГА 22*	13	189	12.8	185	54.3	3.26	115.0	22	30	67	539	597	Г1*
ГА 26*	7.5	109	7.3	105	85.7	5.14	181.5	26	35	68	571	629	Г1*
ГА 26*	8.5	123	8.3	120	82.0	4.92	173.7	26	35	68	571	629	Г1*
ГА 26*	10.5	152	10.3	149	76.5	4.59	162.0	26	35	68	571	629	Г1*
ГА 26*	13	189	12.8	185	66.4	3.98	140.6	26	35	68	571	629	Г1*
ГА 30	7.5	109	7.3	105	95.9	5.75	203.1	30	40	70	579	634	Г1*
ГА 30	8.5	123	8.3	120	91.8	5.51	194.4	30	40	70	579	634	Г1*
ГА 30	10.5	152	10.3	149	85.0	5.10	180.0	30	40	70	579	634	Г1*
ГА 30	13	189	12.8	185	76.4	4.58	161.8	30	40	70	579	634	Г1*

Параметри перформанси јединице тестирани у складу са ИСО 1217, Ед.3, Анекс Ц-1996 Ниво буке је у складу са ИСО 2151 / Пнеуроп / ЦагиПН8НТЦ2

Референтни услови испитивања:

· Апсолутни улазни притисак: 1 бар

· Температура улазног ваздуха: 20°Ц Тачка росе притиска уграђене сушаре за ГА 11*-30: 2°Ц ~ 3°Ц

ФАД проток мерен под радним притисцима:

· Модели од 7,5 бара тестирани на 7 бара

· Модели од 8,5 бара тестирани на 8 бара

· Модели од 10,5 бара тестирани на 10 бара

· Модели од 13 бара тестирани на 12,5 бара

Доказана предност конструкције: Нема скупих захтева за инсталацију

Integrated Oil-Injected Screw Compressor

Улагање у интегрисани вијчани компресор са убризгавањем уља из ДЕЦХУАН-а поједностављује надоградњу вашег објекта. Стандардни вишекомпонентни системи захтевају наменске бетонске подлоге, обимне бакарне водоводне инсталације и независне електричне прикључке за сваки комад хардвера.

ДЕЦХУАН систем је у потпуности претходно ожичен и унапред постављен у нашу фабрику, што скраћује време инсталације са дана на сате. Има основну плочу за тешке услове рада, изоловану од вибрација која се може поставити на било који раван индустријски бетонски под без сидрених вијака или специјализованих темеља.

Често постављана питања о техничким набавкама

П: Да ли интегрисани модул сушача у вијчаном компресору повећава укупне трошкове енергије?

О: Наш паметни контролер координира рад сушаре са стањем оптерећења компресора. Током нижих периода производње, сушара скалира своју снагу хлађења како би одговарала смањеној запремини ваздуха, спречавајући непотребну потрошњу енергије.

П: Како функционише уграђени електронски одводни вентил без губитака?

О: За разлику од јефтиних електромагнетних одвода који испуштају вредан компримовани ваздух у отпадну линију сваких неколико минута, електронски одвод у интегрисаном вијчаном компресору са убризгавањем уља користи унутрашњи сензор нивоа течности. Отвара се само када је резервоар кондензата пун, ослобађајући акумулирану воду без трошења ваздушног притиска система.

П: Да ли је лако заменити филтере унутар тако компактног дизајна кућишта?

О: Да, кућиште има врата која се брзо отпуштају и која омогућавају потпун приступ свим потрошним материјалима. Одвајач уља, елемент филтера за ваздух и уграђени блокови активног угља постављени су за брзо и једноставно одржавање.
